Absorção de choques
e vibrações
Amortece esforços e contribui para a proteção dos equipamentos e a vida útil do sistema.
ACOPLAMENTOS ELÁSTICOS · LINHA A
Menos vibração.
Mais proteção
para o seu sistema.
Acoplamentos elásticos projetados para compensar desalinhamentos e absorver choques e vibrações em aplicações industriais.
2 ANOSde garantiaACOPLAMENTOS LINHA AACOPLASUL / LINHA A
PROTEÇÃO QUE CONECTA.01 / A
Imagem ilustrativa · Linha A01 / GARANTIA ACOPLASUL2 anos de garantia
02 / TORQUE NOMINAL45 a 3.700 Nm
03 / LINHA A12 referências
Explore as especificações ENGENHARIA EM CADA CONEXÃO
Proteja o conjunto.
Preserve o desempenho.

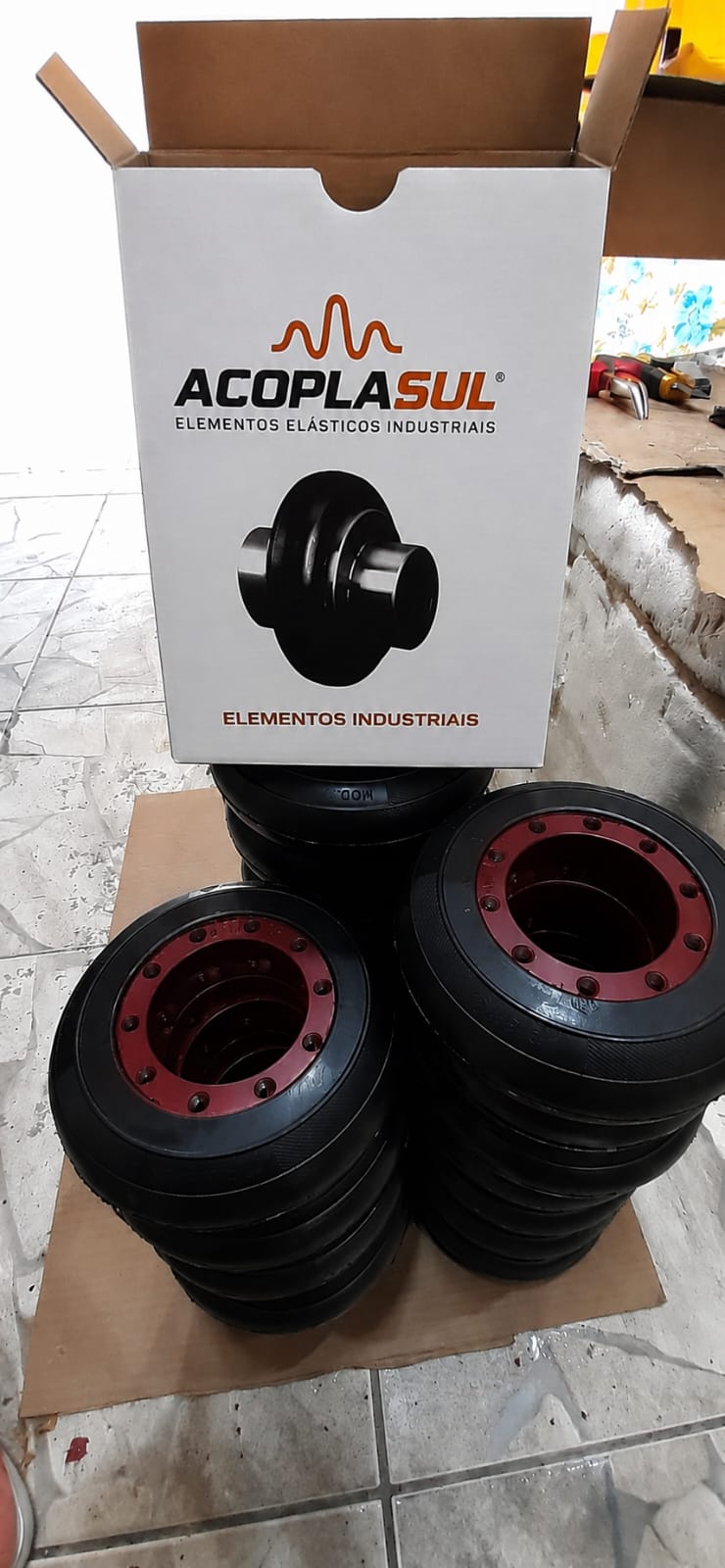

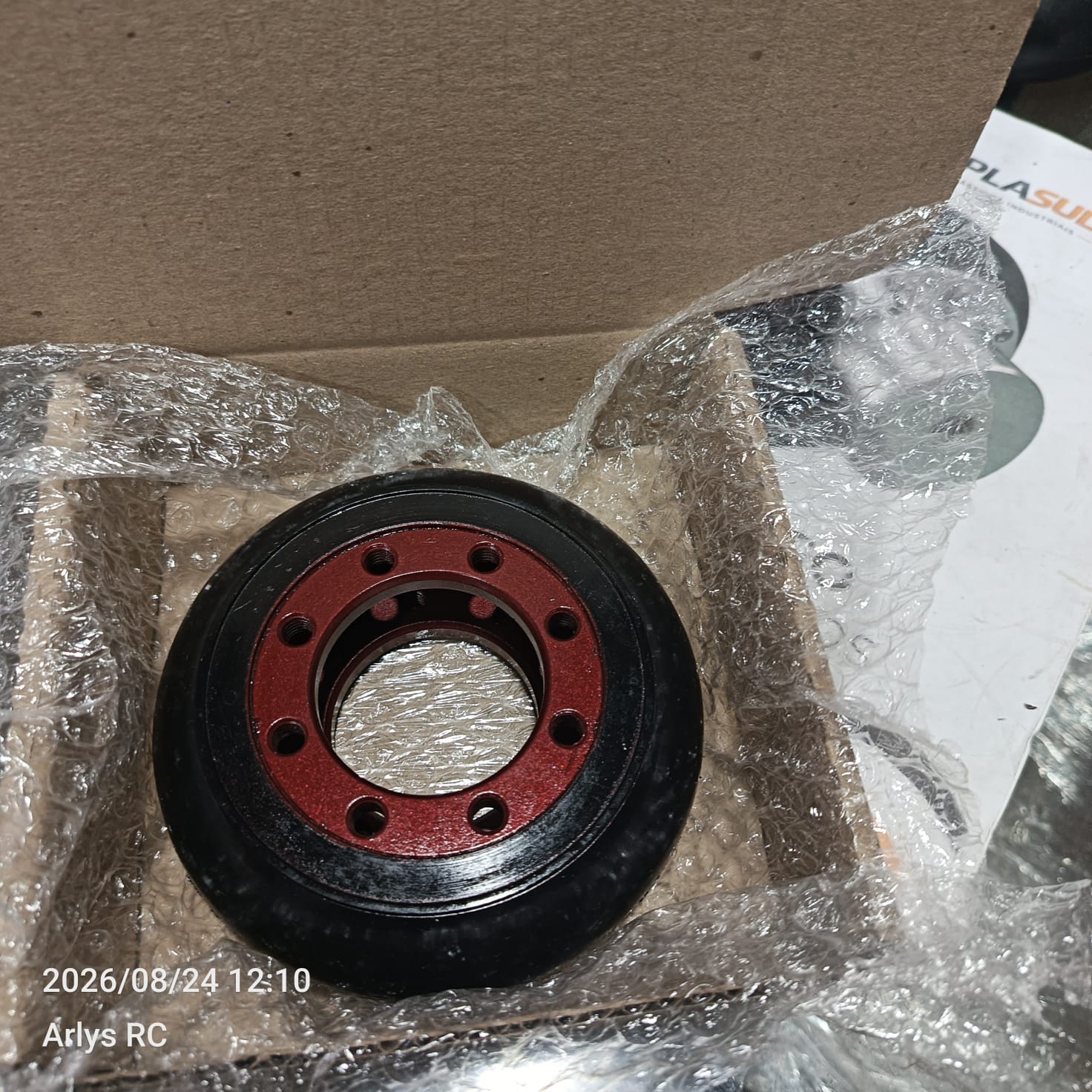

O elemento elástico atua entre os eixos para reduzir os efeitos de impactos, vibrações e desalinhamentos.
Absorção de choques
Compensação de
desalinhamentos
Uma conexão projetada para acomodar desalinhamentos, respeitando as condições de montagem do catálogo.
Resistência nos
componentes
Componentes em aço de alta qualidade e acabamento superior, conforme descrito no material técnico.
REFERÊNCIAS DA LINHA A
Uma linha. A conexão
para sua aplicação.
Compare os dados técnicos dos modelos apresentados.
Leve sua aplicação à equipe Acoplasul.
| Comparar | Modelo | Torque Nm | Rotação p/ seleção RPM | Furação máx. mm | Consultar |
|---|
Nenhuma referência da Linha A com estes filtros.
Revise os dados ou consulte a equipe para avaliar sua aplicação.
Falar com a Acoplasul ↗Pré-seleção do cálculo ativa. Use “Limpar” para voltar à lista de referências.
Dados das tabelas C e D. Dimensões referenciais. Consultar catálogo completo ↗
DIMENSÕES E MONTAGEM
Os dados certos
fazem a diferença.
Confira as dimensões do modelo, as referências de montagem e os diâmetros dos seus eixos antes de solicitar o conjunto.
Cubo normal (CN)
Consulte as dimensões de cada modelo da Linha A e confira a furação antes de solicitar o conjunto.
Montagem · A20
- Espaçamento E
- 30 mm
- Tolerância de E
- 0,5 mm
- Alinhamento angular
- 0,5°
- Alinhamento radial
- 0,25 mm
- Aperto cruzado
- 0,5 kgfm
- Aperto circular
- 0,5 kgfm
O espaçamento E desta referência apresenta valores divergentes entre as tabelas. Confirme a medida com a equipe antes de montar.
Aperte em sequência com torquímetro e confira o torque após as primeiras 24 horas. O aperto excessivo pode romper o elemento elástico e ocasionar perda da garantia. Medidas em pol são conversões dimensionais para consulta.
PRÉ-SELEÇÃO DA LINHA A
Comece pelo
torque corrigido.
Informe potência, rotação e fator de serviço. O resultado compara o torque demandado e a faixa de rotação de cada referência apresentada.
T [Nm] = 9550 × P [kW] × Fs ÷ RPM
Referências confirmadas nas tabelas da Linha A.
A consulta dimensional permite alternar mm/pol. A pré-seleção não substitui a conferência dos eixos e a confirmação da aplicação.
ATENDIMENTO POR ORÇAMENTO ESPECIAL
Alto torque.
Análise dedicada à aplicação.
Acoplamentos HT são atendidos somente por orçamento especial. Envie potência, rotação, aplicação e dados dos eixos para avaliação. A equipe define a especificação e as condições do fornecimento.
COMPROMISSO ACOPLASUL
2 anos de garantia.
Confiança em cada conexão.
Acoplamentos elásticos da Linha A com 2 anos de garantia.
Fale com a equipe para conhecer as condições.
ACOPLASUL
Experiência que
move a indústria.
A Acoplasul nasce dentro da Famasul, levando consigo mais de 20 anos de experiência, credibilidade e confiança no mercado.
Com foco em qualidade, inovação e melhoria contínua, dedica-se ao desenvolvimento e fornecimento de acoplamentos para sistemas de transmissão mecânica, com atendimento personalizado.
Conheça o catálogo completoANTES DE ESPECIFICAR
Informação técnica.
Escolha fundamentada.
Quais referências entram no cálculo?
Somente as referências da Linha A apresentadas nas tabelas técnicas desta página, respeitando tipo de cubo, torque nominal e faixa de rotação. HT exige orçamento especial e fica fora dos resultados automáticos.
Como consultar medidas em polegadas?
Use o seletor “Métrica · mm / Polegadas · pol” no quadro de modelos. Ele converte as dimensões usando 25,4 mm por polegada. Os valores são arredondados para consulta; o modelo e seus limites de torque e rotação continuam os mesmos.
O cálculo confere os diâmetros dos eixos?
A pré-seleção considera potência, RPM e Fs. Confira os diâmetros dos dois eixos nas especificações dimensionais e compartilhe essas medidas ao solicitar orçamento para confirmar o conjunto.
Como solicitar um acoplamento HT?
Use o botão “Solicitar orçamento especial HT”. Envie potência, rotação, aplicação e dados dos eixos. A definição do acoplamento e as condições comerciais dependem da avaliação da equipe.
Onde encontro a documentação completa?
O catálogo completo reúne tabelas de potência, fatores de serviço, dados dimensionais e instruções de instalação. Abrir catálogo técnico ↗
